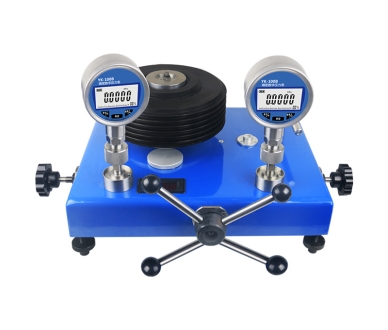

JY系列活塞式压力计做为最重要的压力基准仪器,主要用来校验其他压力仪表,是压力基准仪器之一,也是目前市场上性价比最高的压力基准设备,我厂生产的活塞式压力计不仅仅局限于取得国家检定证书,更侧重于计量使用的便捷性,让计量效率高更轻松是我们对于活塞压力计的市场定位。
产品详情
产品概述
活塞式压力计做为最重要的压力基准仪器,主要用来校验其他压力仪表,是压力基准仪器之一,也是目前市场上性价比最高的压力基准设备,我厂生产的活塞式压力计不仅仅局限于取得国家检定证书,更侧重于计量使用的便捷性,让计量效率高更轻松是我们对于活塞压力计的市场定位。
产品专利
一种动态密封结构的使用
活塞式压力计保护系统
产品特点
u满足JJG59-2007《活塞式压力计检定规程》和JJG99-2006 《砝码》、国家计量检定规程。
u活塞杆和活塞筒采用碳化钨材质精工研磨保证了活塞良好的鉴别力。
u采用低重心结构,活塞系统更加平稳。
u活塞系统采用碳化钨一体保护结构,保护轴直径为10毫米,保护轴同 活塞杆均为碳化钨材质,一体成型。保证了活塞系统不在使用中损坏,此保护方案为我公司自主研发可高效保护活塞系统(正在申请发明性专利)。

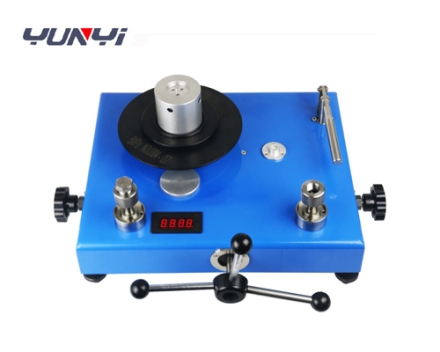

u活塞压力计采用外置式位移接近传感器,可实时显示活塞系统位置的变化,显示系统为数码管显示,更加直观,活塞位移高度为0-3毫米。外置位移系统非嵌入活塞系统,不影响活塞保护系统。
u活塞压力计采用排污系统,在活塞系统下方,输出接口下方均有排油管路,油直接回流至油杯,保证了活塞台面的干净和卫生,全方位排油系统 远超单一的活塞系统排油,使台面更加无油。
u活塞缸采用自密封系统,密封圈可以保证30000次循环打压不泄露,真正做到方便和便捷.
u活塞配置预加压装置,让打压更轻松
u活塞式压力计有预加压装置但无预加压截至阀,整体阀门只有一个泄压阀,操作更方便。
技术参数
型 号: JY-0.6 、 JY-6 、 JY-25 、 JY-60 、JY-100、JY-160、JY-250
标称范围:0.04 ~ 0.6MPa ; 0.1~6 MPa ; 0.5~25MPa ;1~60 MPa;2~100 MPa;2~160 MPa;0.5~250MPa
测量范围:0.04 ~ 0.6MPa ; 0.1~6 MPa ; 0.5~25MPa ;1~60 MPa;2~100 MPa;2~160 MPa;0.5~250MPa
准 确 度:0.01级(±0.01%) 0.02级(±0.02%) ;0.05级(±0.05% );0.005级(±0.005% )
介质:变压器油或变压器油与煤油的混合油 ;癸二酸二异辛酯
活塞式压力计分量程详细信息:
生产量程: | 0.04-0.6MPa | 使用量程 | 0.04-0.6MPa | ||
型号: | JY-0.6 | ||||
截面积: | 1平方厘米 | ||||
主机总重量: | 24KG | 主机尺寸: | 500*370*360(长宽高) mm | ||
砝码总重量: | 5.6千克 | 砝码数量: | 16个 | ||
砝码材质: | 304不锈钢(0.02级) 45号钢(0.05级) | ||||
砝码配比: | 0.05MPa 10个 质量:0.5KG/个 | ||||
适用介质 | 混合油(变压器油和航空煤油 质量比三比一) | ||||
重力加速度: | 根据客户使用地配置 |
生产量程: | 0.1-6MPa | 使用量程 | 0.1-6MPa | ||
型号: | JY-6 | ||||
截面积: | 0.5平方厘米 | ||||
主机总重量: | 24KG | 主机尺寸: | 500*370*360(长宽高) mm | ||
砝码总重量: | 29千克 | 砝码数量: | 15个 | ||
砝码材质: | 304不锈钢(0.02级) 45号钢(0.05级) | ||||
砝码配比: | 0.5MPa 11个 质量:2.5KG/个 | ||||
适用介质 | 混合油(变压器油和航空煤油 质量比三比一) | ||||
重力加速度: | 根据客户使用地配置 |
生产量程: | 1-60MPa | 使用量程 | 1-60MPa | ||
型号: | JY-60 | ||||
截面积: | 0.05平方厘米 | ||||
主机总重量: | 24KG | 主机尺寸: | 500*370*360(长宽高) mm | ||
砝码总重量: | 29.5千克 | 砝码数量: | 15个 | ||
砝码材质: | 304不锈钢(0.02级) 45号钢(0.05级) | ||||
砝码配比: | 5MPa 11个 质量:2.5KG/个 | ||||
适用介质 | 癸二酸二异辛酯 | ||||
重力加速度: | 根据客户使用地配置 |
生产量程: | 2-100MPa | 使用量程 | 2-100MPa | ||
型号: | JY-100 | ||||
截面积: | 0.05平方厘米 | ||||
主机总重量: | 24KG | 主机尺寸: | 500*370*360(长宽高) mm | ||
砝码总重量: | 49千克 | 砝码数量: | 13个 | ||
砝码材质: | 304不锈钢(0.02级) 45号钢(0.05级) | ||||
砝码配比: | 10MPa 8个 质量:5KG/个 | ||||
适用介质 | 癸二酸二异辛酯 | ||||
重力加速度: | 根据客户使用地配置 |
生产量程: | 2-160MPa | 使用量程 | 2-160MPa | ||
型号: | JY-160 | ||||
截面积: | 0.05平方厘米 | ||||
主机总重量: | 24KG | 主机尺寸: | 500*370*360(长宽高) mm | ||
砝码总重量: | 89千克 | 砝码数量: | 13个 | ||
砝码材质: | 304不锈钢(0.02级) 45号钢(0.05级) | ||||
砝码配比: | 10MPa 14个 质量:5KG/个 | ||||
适用介质 | 癸二酸二异辛酯 | ||||
重力加速度: | 根据客户使用地配置 |
生产量程: | 5-250MPa | 使用量程 | 5-250MPa | ||
型号: | JY-250 | ||||
截面积: | 0.02平方厘米 | ||||
主机总重量: | 24KG | 主机尺寸: | 500*370*360(长宽高) mm | ||
砝码总重量: | 50千克 | 砝码数量: | 13个 | ||
砝码材质: | 304不锈钢(0.02级) 45号钢(0.05级) | ||||
砝码配比: | 20MPa 10个 | ||||
适用介质 | 癸二酸二异辛酯 | ||||
重力加速度: | 根据客户使用地配置 |
